Aktualna wersja
Rozszerzenie możliwości dźwiękowych ośmiobitowego Atari autorstwa Toriego oparte o układ emulatora układu Commodore SID - SwinSID Nano - autorstwa Swinkelsa.
Charakterystyka

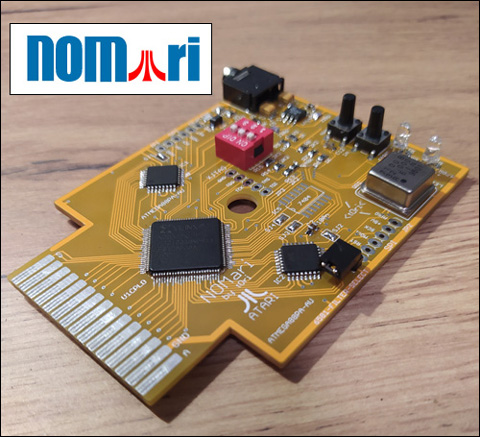

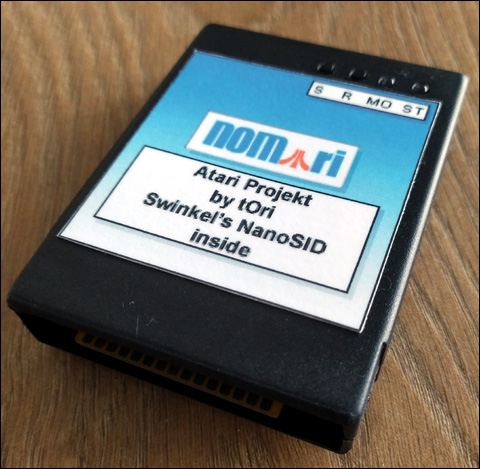

Rozwiązanie bazuje na układzie XilinX XC9572XL-TQ100 oraz dwóch mikrokontrolerach ATMEGA88PA-AU emulujących układy Commodore SID umożliwiające pracę zarówno w układzie mono- jak i stereofonicznym. Dostępne jest w postaci cartridge'a.
Mapa pamięci
Na PCB znajduje się 3pozycyjny DIPswitch, którym ustala się adres bazowy modułu. Pozycja ON wysyła 0 na linię do dekodera (logika odwrotna). Wszystkie 3 hebelki w pozycji ON ustalają adres BASE na $D500 dla pierwszego SID i $D520 dla drugiego. Binarnie można ustawić jedną parę z ośmiu obszarów adresowych:
SID1 SID2 1 - $D500 $D520 2 - $D520 $D540 3 - $D540 $D560 4 - $D560 $D580 5 - $D580 $D5A0 6 - $D5A0 $D5C0 7 - $D5C0 $D5E0 8 - $D5E0 $D500
NOMari standardowo ma ustawienie BASE na $D500 - nr 1
Detekcja NOMari polega na odczytywaniu kolejnych adresów pamięci: $D500, $D520, ..., $D5E0. Jeśli z któregoś adresu odczytamy wartość $CE, oznacza to, że NOMari znajduje się w systemie, a BASE jest ustawione na ten adres.
