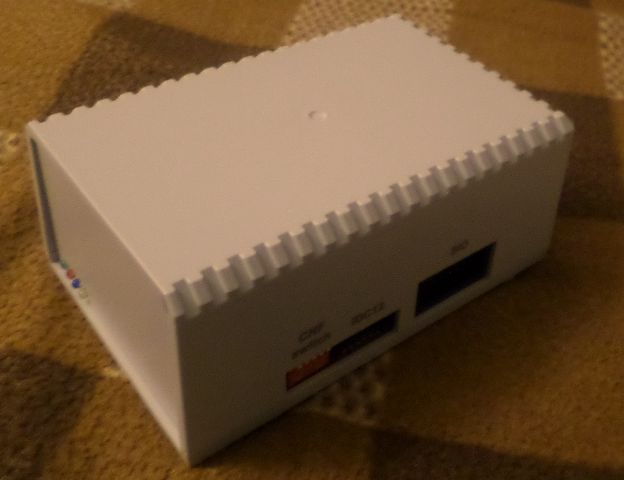

Obudowa do urządzeń zewnętrznych w standardzie SIO z funkcją rozgałęziacza. W wyniku wielu zapytań o możliwość wykonania obudowy z formy wtryskowej do pojedynczego urządzenia SIO Sikor podjął decyzję, że obudowa zostanie stworzona. Więcej informacji o samej historii powstania i rozwoju projektu można znaleźć w odpowiednim na atariarea. Budowa urządzenia pozwala na dołożenie do płytki głównej dodatkowych modułów na zasadzie "doughter-board"-ów, przy czym po przedyskutowaniu głównych założeń sama wielkość urządzenia została powiększona w stosunku do oryginalnych założeń. Z uwagi na - mimo wszystko - niszowe ilości komputerów Atari i wysokie koszty przygotowania formy wtryskowej autor zdecydował się, że obudowa będzie uniwersalna z wymiennymi panelami, co pozwoli ją dostosować do właściwie każdego istniejącego urządzenia SIO, jak także dać podwalinę pod ewentualne nowe projekty. Standard płytki Sikor górnolotnie nazwał "standardem Sikora", a stanowi ona jedynie podwalinę pod montowane płytki.

Spis treści

Projekt

Za projekt odpowiadają:

  • Sikor - koncepcja, projekt obudowy, założenia techniczne
  • x_angel - projekt płytki, wstępne testy, wykonanie płytki pod marudzenie autora urządzenia, projekt płytki do FujiNet (dostępny na forum)

Cechy urządzenia

  • 3xSIO, w tym jedno gniazdo zasilane zewnętrznie (opcja)
  • 2xgniazdo IDC12, dla urządzeń już stworzonych, ale nie mających wtyczki SIO (jedno z zasilaniem zewnętrznym) - standard SIO przeniesiony na IDC12
  • jedno gniazdo USB (piny niepodłączone, złącze w środku)
  • jeden DIP-Switch pięciopozycyjny wyprowadzony na piny złącza wewnętrznego do wykorzystania przez producentów urządzeń (wstępna konfiguracja)
  • gniazdo zasilania +5V (wraz ze switchem ON-ON, wybór zasilania gniazd gorących Atari lub zasilacz)
  • wewnetrzne złącza na goldpinach (SIO+piny konfiguracyjne), dla urządzeń
  • wewnętrzny mostek z przedniej strony obudowy - do wyprowadzeń sygnałów z urządzenia na panel przedni, całkowicie zależna od urządzenia, także na goldpinach (ta część połączona z Atari tylko poprzez urządzenie wewnętrzne)
  • Wymienny panel do sterowania urządzeniami wewnętrznymi

Trivia

  • gniazdo USB jest do wykorzystania wyłącznie przez projektantów, w środku są wyprowadzone cztery piny. Teoretycznie możnba je wykorzystać jako SIO2PC w wersji USB, alternatywnie do zasilania wewn etrznych urządzeń lub do programowania urządzeń wewnątrz obudowy bez ich wyciągania. Zastosowanie jest zależne wyłącznie od projektanta.
  • alternatywne zasilanie zostało wprowadzone dla urządzeń, które zasadniczo startują wolniej od Atari (na przykład sdrive) lub do odciążenia zasilacza Atari od urządzenia (na przykład wyświetlacze). Konstrukcja jest tak przemyślane, że mimo tego, że mamy tylko jedno złącze SIO i jedno złącze zewnętrzne IDC12 tak zasilane - to sama linia zasilająca może zasilać urządzenie wewnętrzne. Konstruktor urządzenia musi pamiętać, aby odseparować takie urządzenie od wewnętrznego złącza SIO na płytce splittera (pominąć podłączenie pinu zasilania od strony Atari).
  • w urządzeniu całkowicie pominięto linię +12V
  • złącze IDC12 zostało wybrane przez Sikora jako - według niego - najlepsza alternatywa dla urządzeń zewnętrznych kupowanych bez obudowy i bez wtyczki SIO. Jest to przeniesione gniazdo SIO bez linii 12V.

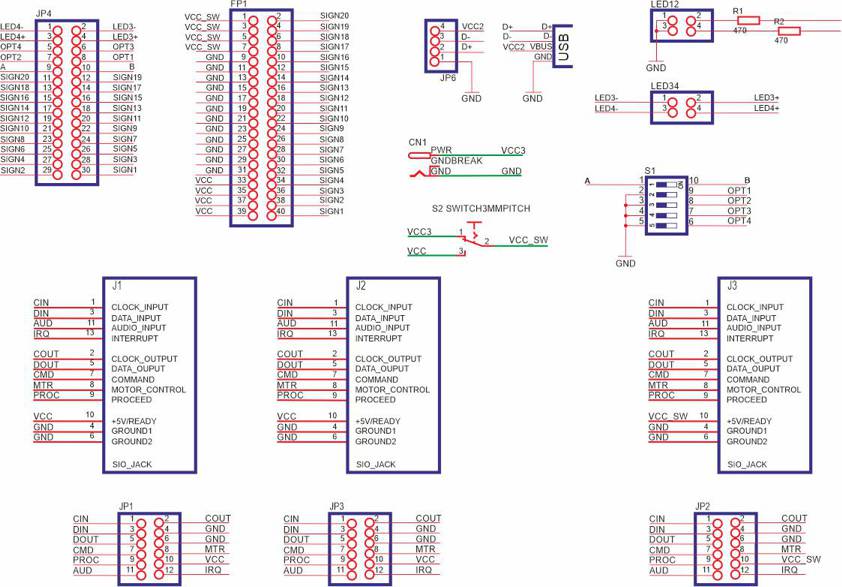

Schemat gniazd
