65XE: Różnice pomiędzy wersjami
Przejdź do nawigacji
Przejdź do wyszukiwania
→Wersje: zapomniałem o C070067 |
m Drobne redakcyjne |
||
| Linia 2: | Linia 2: | ||
Przedstawiciel nowej linii komputerów 8-bitowych ([[XE]]) produkowanych przez Atari po przejęciu firmy przez Jacka Tramiela. Model ten został zaprezentowany podczas zimowych targów Consumer Electronics Show (CES), które miały miejsce w Las Vegas w styczniu 1985 r. Sugerowana cena wynosiła 99 dolarów USA. | Przedstawiciel nowej linii komputerów 8-bitowych ([[XE]]) produkowanych przez Atari po przejęciu firmy przez Jacka Tramiela. Model ten został zaprezentowany podczas zimowych targów Consumer Electronics Show (CES), które miały miejsce w Las Vegas w styczniu 1985 r. Sugerowana cena wynosiła 99 dolarów USA. | ||
Parametry są niemal identyczne jak [[800XL]], z punktu widzenia użytkownika różnicę stanowi brak szyny [[PBI]] oraz nowy (do tej pory atrakcyjny) wygląd przypominający zmniejszone Atari [[ST]]. | Parametry komputera są niemal identyczne jak [[800XL]], z punktu widzenia użytkownika różnicę stanowi brak szyny [[PBI]] oraz nowy (do tej pory atrakcyjny) wygląd przypominający zmniejszone Atari [[ST]]. | ||
W środku komputera znajduje się przeprojektowana płyta główna (sprawia wrażenie bardziej uporządkowanej niż poprzedniczka znana z 800XL) i układ [[FREDDIE]] (stosowany też w późnych modelach [[XL]]). | W środku komputera znajduje się przeprojektowana płyta główna (sprawia wrażenie bardziej uporządkowanej niż poprzedniczka znana z 800XL) i układ [[FREDDIE]] (stosowany też w późnych modelach [[XL]]). | ||
| Linia 18: | Linia 18: | ||
==Wersje== | ==Wersje== | ||
65 XE był produkowany z 4 różnymi wersjami płyty głównej: | 65 XE był produkowany z 4 różnymi wersjami płyty głównej: | ||
* C070025 / ATARI 65XE - pierwsza wersja, bez złącza [[ECI]] i z | * C070025 / ATARI 65XE - pierwsza wersja, bez złącza [[ECI]] i z ośmioma 1-bitowymi kośćmi RAM 4164. Ciekawostką jest fakt zamiany miejscami (w stosunku do późniejszych modeli) [[POKEY|POKEY]]a z [[PIA]]. Znane rewizje: | ||
** REV.C | ** REV.C | ||
** REV.C1 | ** REV.C1 | ||
* 65XEN C100455 / ASSY NO. CA20097 - wersja z ECI i | * 65XEN C100455 / ASSY NO. CA20097 - wersja z ECI i ośmioma 1-bitowymi kośćmi RAM 4164. Ten typ płyty głównej został również użyty w [[Arabski 65XE|arabskim 65XE]]. Znane rewizje: | ||
** REV.2 | ** REV.2 | ||
* C070067 / W-1894HB - wersja z ECI i | * C070067 / W-1894HB - wersja z ECI i miejscem na szesnaście 1-bitowych kości RAM 4164, z czego wlutowane jest 8. Płyta była efektem ujednolicenia produkcji modeli 65XE oraz 130XE i stosowano ją w obu modelach, a także w 800XE. Stosunkowo łatwo w niej rozszerzyć pamięć do 128 KB. Znane rewizje: | ||
** REV-B | ** REV-B | ||
** REV-C | ** REV-C | ||
* 130XE(64X4) C103579-001 / ASSY NO. CA200519 - wersja z ECI i miejscem na | * 130XE(64X4) C103579-001 / ASSY NO. CA200519 - wersja z ECI i miejscem na cztery 4-bitowe kości RAM 4464, z czego wlutowane są dwie. Stosowana była również w 130XE i 800XE. Łatwo w niej rozszerzyć pamięć do 128 KB - wystarczy dolutować dwie kości RAM 4464 oraz "małe MMU" C025953. Znane rewizje: | ||
** REV.1 [2] / ASSY NO. CA200519-001 | ** REV.1 [2] / ASSY NO. CA200519-001 | ||
** REV.1 [2] / ASSY NO. CA200519 [biały prostokąt] | ** REV.1 [2] / ASSY NO. CA200519 [biały prostokąt] | ||
[[Kategoria:Atari 8-bit]] | [[Kategoria:Atari 8-bit]] | ||
Wersja z 30 mar 2019, 13:41

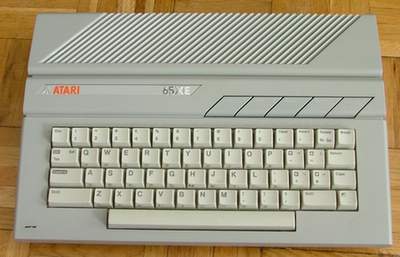

Przedstawiciel nowej linii komputerów 8-bitowych (XE) produkowanych przez Atari po przejęciu firmy przez Jacka Tramiela. Model ten został zaprezentowany podczas zimowych targów Consumer Electronics Show (CES), które miały miejsce w Las Vegas w styczniu 1985 r. Sugerowana cena wynosiła 99 dolarów USA.
Parametry komputera są niemal identyczne jak 800XL, z punktu widzenia użytkownika różnicę stanowi brak szyny PBI oraz nowy (do tej pory atrakcyjny) wygląd przypominający zmniejszone Atari ST. W środku komputera znajduje się przeprojektowana płyta główna (sprawia wrażenie bardziej uporządkowanej niż poprzedniczka znana z 800XL) i układ FREDDIE (stosowany też w późnych modelach XL).
Nowsze modele 65XE były wyposażone w złącze ECI będące następcą PBI co zbliżało je do modelu 130XE. Po pewnym czasie oba te komputery montowane były na tej samej płycie głównej, różniły się jedynie ilością pamięci.
Gniazda
- dwa porty joysticków (gniazda męskie DSUB-9)
- SIO
- cartridge (w wersjach budowanych płycie 130XE również port ECI)
- monitor (gniazdo żeńskie DIN5)
- TV
- zasilanie (gniazdo żeńskie DIN7)
Wersje
65 XE był produkowany z 4 różnymi wersjami płyty głównej:
- C070025 / ATARI 65XE - pierwsza wersja, bez złącza ECI i z ośmioma 1-bitowymi kośćmi RAM 4164. Ciekawostką jest fakt zamiany miejscami (w stosunku do późniejszych modeli) POKEYa z PIA. Znane rewizje:
- REV.C
- REV.C1
- 65XEN C100455 / ASSY NO. CA20097 - wersja z ECI i ośmioma 1-bitowymi kośćmi RAM 4164. Ten typ płyty głównej został również użyty w arabskim 65XE. Znane rewizje:
- REV.2
- C070067 / W-1894HB - wersja z ECI i miejscem na szesnaście 1-bitowych kości RAM 4164, z czego wlutowane jest 8. Płyta była efektem ujednolicenia produkcji modeli 65XE oraz 130XE i stosowano ją w obu modelach, a także w 800XE. Stosunkowo łatwo w niej rozszerzyć pamięć do 128 KB. Znane rewizje:
- REV-B
- REV-C
- 130XE(64X4) C103579-001 / ASSY NO. CA200519 - wersja z ECI i miejscem na cztery 4-bitowe kości RAM 4464, z czego wlutowane są dwie. Stosowana była również w 130XE i 800XE. Łatwo w niej rozszerzyć pamięć do 128 KB - wystarczy dolutować dwie kości RAM 4464 oraz "małe MMU" C025953. Znane rewizje:
- REV.1 [2] / ASSY NO. CA200519-001
- REV.1 [2] / ASSY NO. CA200519 [biały prostokąt]
