Aktualna wersja

Gniazdo interfejsu szeregowego (SIO) w ośmiobitowych komputerach Atari. Obsługiwane przez układ POKEY działający jako UART; niektóre piny podłączone są do układu PIA.

Numer katalogowy: C014725

Port szeregowy (SIO) ośmiobitowych komputerów Atari (patrząc od tyłu komputera na gniazdo SIO):

         2           12
          o o o o o o
         o o o o o o o
        1             13

1. Clock Input              8. Motor Control
2. Clock Output             9. Proceed (aktywny niski)
3. Data Input              10. +5V/Ready (not on 1200XL)
4. Ground                  11. Audio Input
5. Data Output             12. +12V (400/800 only. 1400XL/1450XLD?)
6. Ground                  13. Interrupt (aktywny niski)
7. Command (aktywny niski)

• Linia nr 7 - Command - służy do zasygnalizowania urządzeniu przez komputer, że napływające dane stanowią polecenie do wykonania. Linia ta jest podłączona do układu PIA, a jej stanem steruje bit 3 rejestru PBCTL ($D303).
• Linia nr 8 - Motor Control - steruje silnikiem magnetofonu. Podłączona jest do układu PIA, a jej stanem steruje bit 3 rejestru PACTL ($D302).
• Linia nr 9 - Proceed - podłączona jest do linii przerwań portu A układu PIA. Zwarcie jej do masy powoduje wywołanie przerwania IRQ wektorowanego przez VPRCED ($0202).
• Linia nr 10 - +5V/Ready - zasila magnetofon; przez inne urządzenia peryferyjne bywa używana do stwierdzenia, czy komputer jest włączony.
• Linia nr 13 - Interrupt - podłączona jest do linii przerwań portu B układu PIA. Zwarcie jej do masy powoduje wywołanie przerwania IRQ wektorowanego przez VINTER ($0204).

Pozostałe linie to masa, zasilanie oraz sygnały obsługiwane sprzętowo przez układ POKEY.

Ciekawostki

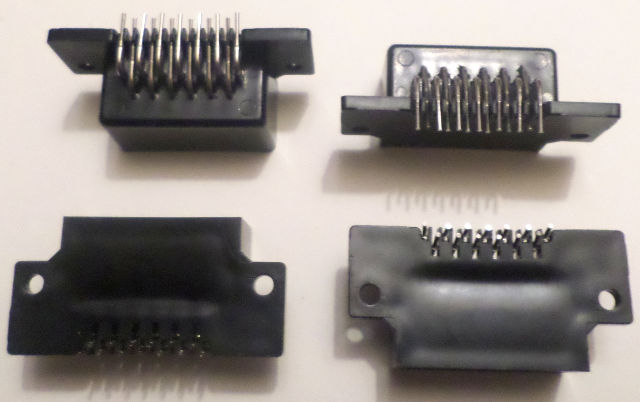

W drugiej połowie 2020 roku Sikor zaczął produkować repliki gniazda SIO. Sama forma minimalnie różni się od oryginału, jednak jest w 100% z nim kompatybilna (załączone zdjęcie), zmiany to:

• nieco grubsza (stabilniejsza) podstawa
• dodane wzmocnienie przy połączeniu płaskiej części gniazda z jej resztą

Całość wykonana za pomocą formy wtryskowej, z pinami jak w oryginalnym gnieździe. Materiał - czarny ABS.
