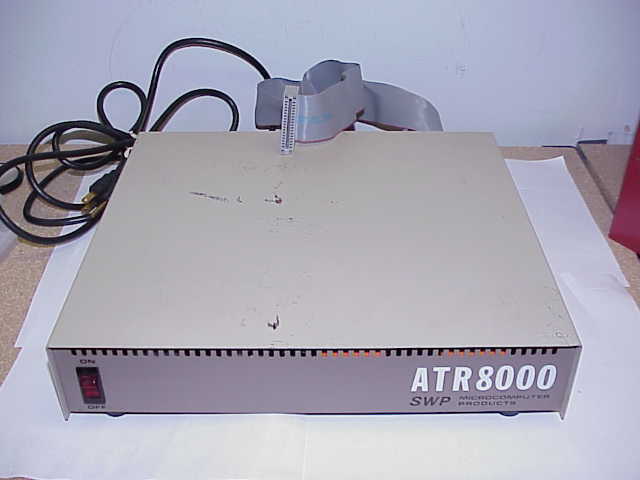

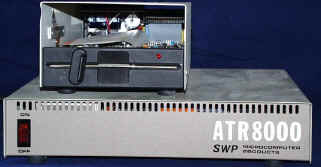

ATR 8000

From Atariki

Jump to: navigation, search

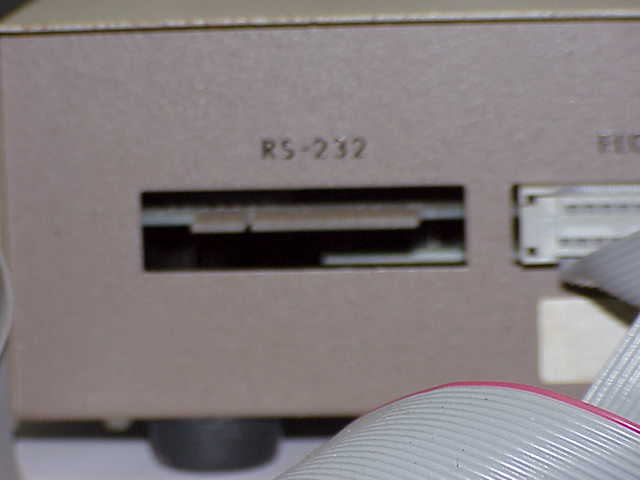

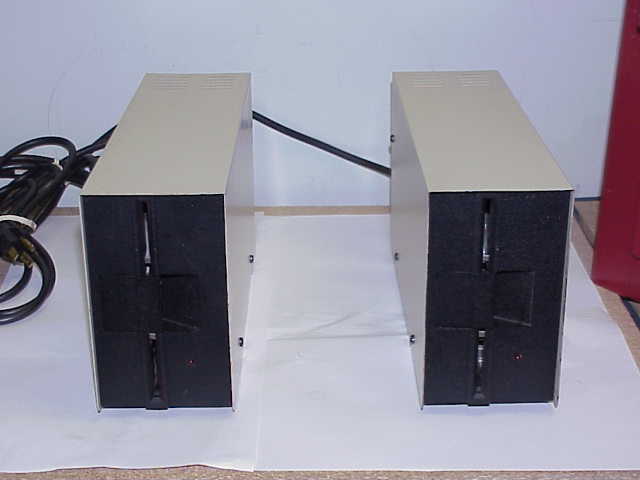

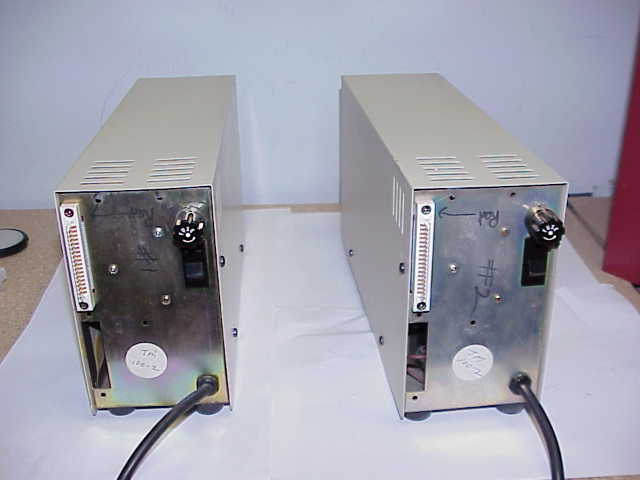

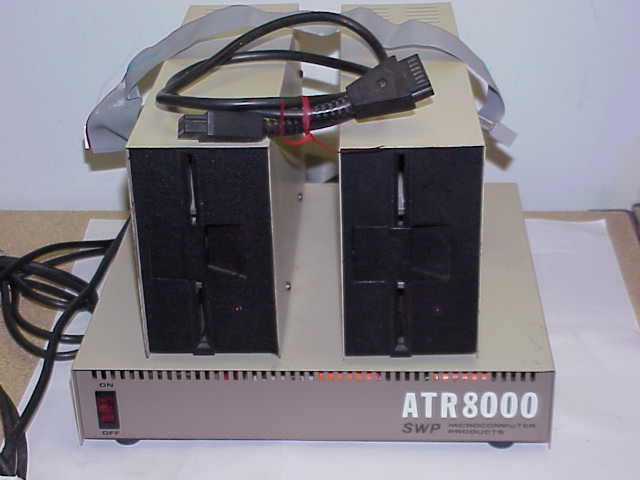

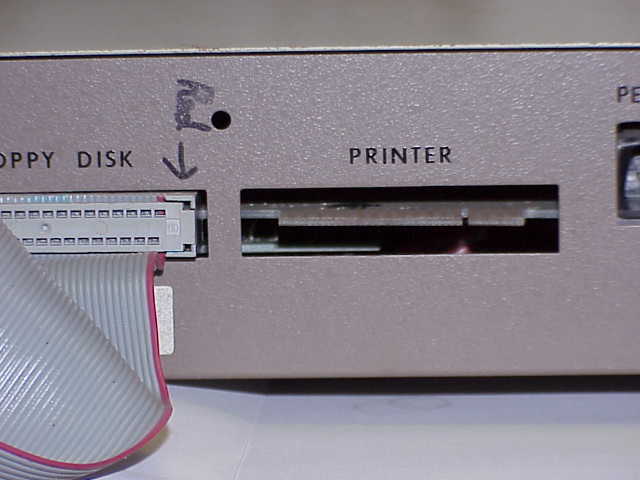

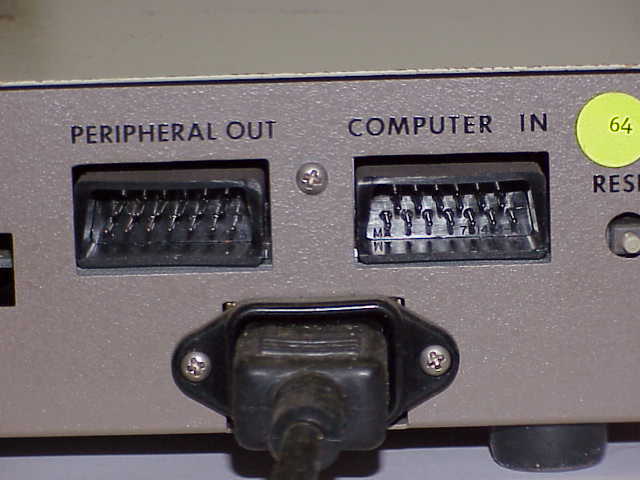

Dodatek do komputerów serii 400/800, dzięki któremu można bez problemu podłączać do Atari takie urządzenia, jak stacje od PC (do czterech), drukarka (przez złącze Centronics - ATR 8000 służy wówczas za bufor drukarki), standardowe modemy (przez złącze RS-232C, 9600 bps), bądź mieć możliwość uruchomienia systemu CP/M z Atari.

Jest to w zasadzie osobny komputer, oparty na mikroprocesorze Z80A, jednak pozbawiony klawiatury. Atari służy mu zatem jako terminal.

Istnieją dwie wersje tego urządzenia. Pierwsza, z pamięcią 16 kB, umożliwia dokładnie to, co wyżej zostało opisane, natomiast ATR 8000 z pamięcią 64 kB ma możliwość uruchomienia systemu CP/M w trybie 80-kolumnowym (system ten w wersji 2.2 jest wówczas do niego dołączony).

Do ATR 8000 istnieje rozszerzenie CO POWER 88, zawierające procesor Intel 8088. Daje ono zgodność z komputerami PC/XT (m.in. uruchomienie MS-DOS-a oraz niektórych programów).

Później dodano jeszcze parę usprawnień, istnieją egzemplarze z interfejsem twardego dysku SCSI obsługującym trzy formaty: Atari, CP/M oraz MS-DOS. Do obsługi partycji Atari wymagana jest specjalna wersja MyDOS-a, MyDOS 3.13b, zawierająca niezbędne sterowniki (i niemożliwa do znalezienia).

W planach było ATR 8500, ulepszona wersja mająca standardowo 64k RAM-u, sprzętowy UART, port DMA i zasilana ze standardowego zasilacza od PC/XT. Oficjalnie wciąż było to urządzenie peryferyjne do Atari, aczkolwiek podłączenie Atari już nie było niezbędne do użycia ATR 8500 - wystarczał zwykły terminal. Skończyło się na kilku prototypach.

Spis treści

Programowanie

Urządzenie zgłasza się jako urządzenie SIO o kodzie $5A. Programy znajdujące się w pamięci ATR8000 można wywoływać przesyłając komendę $47 ("G") z adresem uruchomienia programu w DAUX1/2 podanym w konwencji młodszy/starszy.

Przykładowy kod inicjujący urządzenie:

LDA #$5A
STA DDEVIC
LDA #$01
STA DUNIT
STA DTIMLO
LDA #'G
STA DCMND
LDA #$00
STA DSTATS
LDA #<$F000
STA DAUX1
LDA #>$F000
STA DAUX2
JSR JSIOINT

Wywoływaną procedurą jest procedura zimnego startu ATR8000. Lista procedur systemowych wygląda następująco:

F000 JP COLD ;ATR8000 COLD START ENTRY
F003 JP WARM ;ATR8000 WARM START ENTRY
F006 JP CONST ;CONSOLE STATUS TEST
F009 JP CONIN ;CONSOLE INPUT
F00C JP CONOUT ;CONSOLE OUTPUT
F00F JP DISKIO ;EXECUTE DISK OPERATION
F012 JP LISTOUT ; LIST DEVICE OUTPUT
F015 JP LISTST ; LIST DEVICE STATUS
F018 JP REINIT ; CONSOLE REINITIALIZATION

Technikalia - download

Linki zewnętrzne

Obrazki

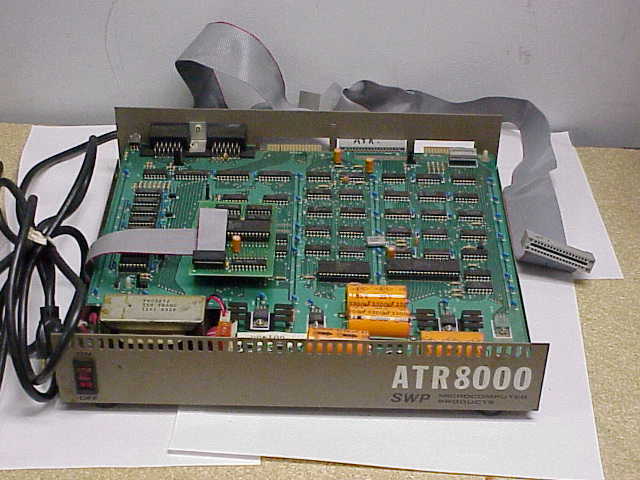

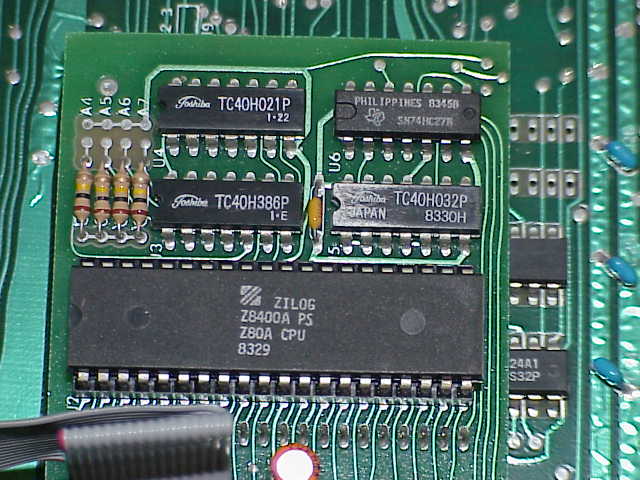

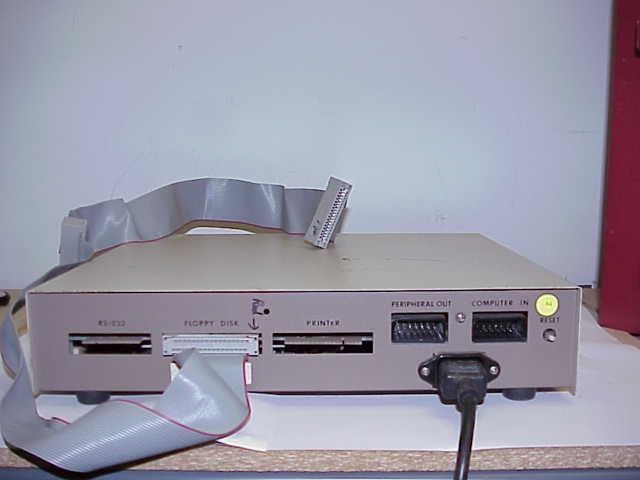

Grafika:MVC-411S.jpg Grafika:MVC-400S.jpg Grafika:MVC-401S.jpg Grafika:MVC-402S.jpg Grafika:MVC-403S.jpg Grafika:MVC-404S.jpg Grafika:MVC-405S.jpg Grafika:MVC-406S.jpg Grafika:MVC-407S.jpg Grafika:MVC-408S.jpg Grafika:MVC-409S.jpg


Ten artykuł to tylko zalążek. Możesz pomóc rozwojowi Atariki poprzez rozszerzenie go o więcej informacji.
