Rozszerzenie możliwości dźwiękowych ośmiobitowego Atari autorstwa Toriego o znany z SAM Coupé układ SAA 1099.

Spis treści

Charakterystyka

Rozwiązanie bazuje na ogólnodostępnych układach TTL i jest dostępne jako cartridge.

SAA taktowany jest częstotliwością 8 MHz.

Wyjście dźwięku wyprowadzone jest stereofonicznym złączem typu jack 3,5 mm.

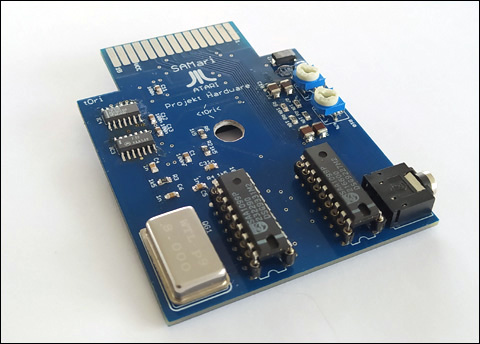

Grafika:Samari ok.jpg

Mapa pamięci

  • $D500-$D501 - pierwszy chip
  • $D502-$D503 - drugi chip
  • $D504 - odczyt zwraca wartość $F4 (kod ATASCII litery 't' w negatywie)
