YAMari
From Atariki
Rozszerzenie możliwości dźwiękowych ośmiobitowego Atari autorstwa Toriego o układ OPL3.
Spis treści |
[Edytuj]
Charakterystyka

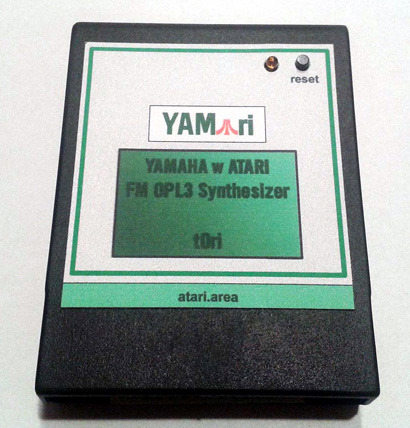

Rozwiązanie bazuje na ogólnodostępnych układach i dostępne jest w postaci cartridge'a.
YMF262 taktowany jest częstotliwością 14.31818 MHz.
Dźwięk wyprowadzony jest z urządzenia za pomocą pojedynczego gniazda jack 3,5 mm.
[Edytuj]
Mapa pamięci
- $D500 - odczyt: status, zapis: wybór rejestru $0xx
- $D501 - zapis: zapis danej do wybranego rejestru
- $D502 - zapis: wybór rejestru $1xx
- $D503 - zapis: zapis danej do wybranego rejestru
Ponieważ zastosowano niepełny dekoder, dekodowane są dwa najmłodsze bity adresu.
Obszar w jakim znajdują się rejestry rozszerzenia może być skonfigurowany za pomocą wyboru jednego z hebelków przełącznika S2. Cały obszar adresowy strony $D5 został logicznie podzielony na 8 slotów po 32 rejestry. Można skonfigurować dostępność rejestrów urządzenia w odpowiednim obszarze:
- 1 - $D500..$D51F
- 2 - $D520..$D53F
- 3 - $D540..$D55F
- 4 - $D560..$D57F
- 5 - $D580..$D59F
- 6 - $D5A0..$D5BF
- 7 - $D5C0..$D5DF
- 8 - $D5E0..$D5FF
Jako standard przyjęto ustawienie hebelka 7.
