PERCOM RFD
From Atariki
(Różnice między wersjami)
| Wersja z dnia 23:14, 8 mar 2013 Voy (Dyskusja | wkład) (→Ciekawostki) ← Previous diff |
Aktualna wersja Sikor (Dyskusja | wkład) (+zdjęcia) |
||
| Linia 7: | Linia 7: | ||
| *Percom RFD-44S1 - napęd dwustronny, 44-ścieżkowy | *Percom RFD-44S1 - napęd dwustronny, 44-ścieżkowy | ||
| *Percom RFD-44S2 - napęd dwustronny, podwójny, 44-ścieżkowy. | *Percom RFD-44S2 - napęd dwustronny, podwójny, 44-ścieżkowy. | ||
| - | |||
| - | ==Charakterystyka== | ||
| - | Na przykładzie modelu RFD-40S1 (prawdopodobnie pozostałe tylko nieznacznie różniły się specyfikacją): | ||
| - | *procesor 6809, kontroler WD1795, ROM 4 kB, RAM 1 kB | ||
| - | *transmisja SIO obsługiwana przez ACIA 6850 | ||
| - | *prędkość transmisji - 19,2 kbps. | ||
| - | |||
| - | ==Przypuszczalne odmiany napędów== | ||
| Zmiana oznaczeń wersji sugeruje, że istniały (lub były planowane) także napędy o innych parametrach, prawdopodobnie miały to być (lub były, przynajmniej w wersjach prototypowych) napędy o 80 ścieżkach - RFD-80Sx, gdzie x oznacza 1 lub 2. Jest to informacja niepotwierdzona. | Zmiana oznaczeń wersji sugeruje, że istniały (lub były planowane) także napędy o innych parametrach, prawdopodobnie miały to być (lub były, przynajmniej w wersjach prototypowych) napędy o 80 ścieżkach - RFD-80Sx, gdzie x oznacza 1 lub 2. Jest to informacja niepotwierdzona. | ||
| ==Typologia nazw== | ==Typologia nazw== | ||
| Linia 22: | Linia 14: | ||
| * A - napęd typu slave | * A - napęd typu slave | ||
| * 1 lub 2 - ilość wbudowanych napędów | * 1 lub 2 - ilość wbudowanych napędów | ||
| + | ==Charakterystyka== | ||
| + | Na przykładzie modelu RFD-40S1 (prawdopodobnie pozostałe tylko nieznacznie różniły się specyfikacją): | ||
| + | *procesor 6809, kontroler WD1795, ROM 4 kB, RAM 1 kB | ||
| + | *transmisja SIO obsługiwana przez ACIA 6850 | ||
| + | *prędkość transmisji - 19,2 kbps. | ||
| ==Ciekawostki== | ==Ciekawostki== | ||
| *W napędach Percom z serii RFD można było ustalać tryb pracy stacji (master/slave). Można było tego dokonać przestawiając terminator znajdujący się na płycie stacji (w różnych miejscach, zależnie od rewizji płyty A lub B). Jeśli użytkownik posiadał także inne stacje dysków (np. Atari [[810]]), zalecane było umieszczanie ich na końcu łańcucha napędów, przydzielając im ostatnie numery. | *W napędach Percom z serii RFD można było ustalać tryb pracy stacji (master/slave). Można było tego dokonać przestawiając terminator znajdujący się na płycie stacji (w różnych miejscach, zależnie od rewizji płyty A lub B). Jeśli użytkownik posiadał także inne stacje dysków (np. Atari [[810]]), zalecane było umieszczanie ich na końcu łańcucha napędów, przydzielając im ostatnie numery. | ||
| *Do zestawów dołączana była dyskietka z [[OS/A Plus]] w wersjach 2.x i 4.00 wraz z instrukcją obsługi. | *Do zestawów dołączana była dyskietka z [[OS/A Plus]] w wersjach 2.x i 4.00 wraz z instrukcją obsługi. | ||
| + | ==Zdjęcia== | ||
| + | [[Grafika:Percom1_RFD40-S2.jpg]] | ||
| + | [[Grafika:Percom3_RFD40-S2.jpg]] | ||

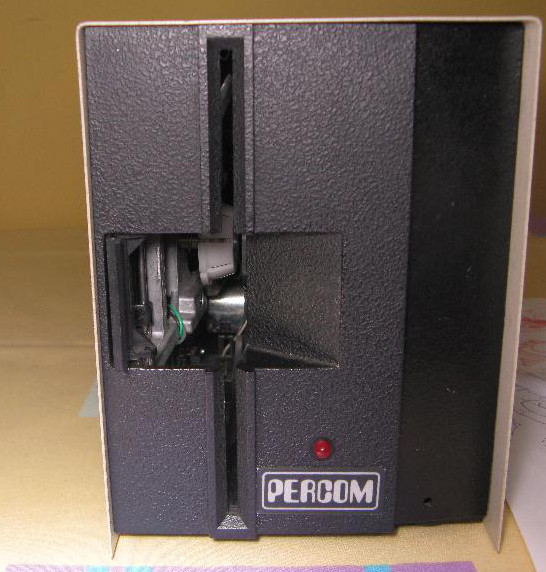

| + | [[Grafika:Percom_przod_RFD40-S1.jpg]] | ||

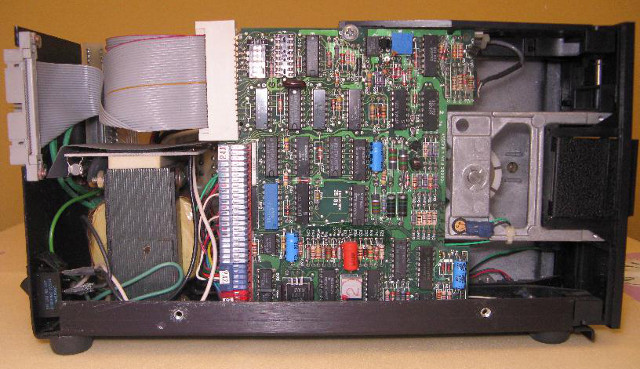

| + | [[Grafika:Percom_naped_RFD40-S1.jpg]] | ||

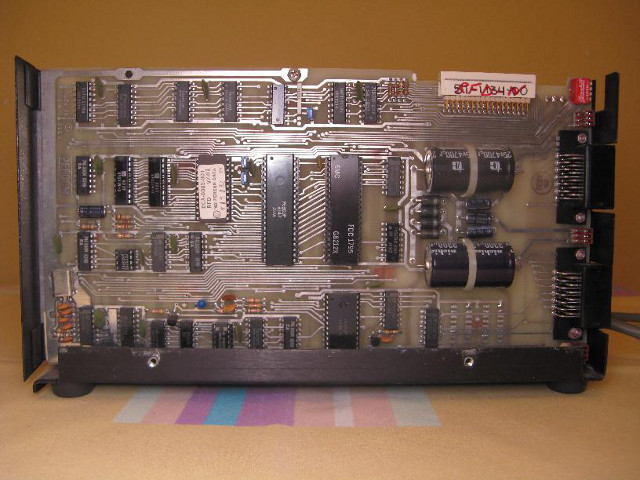

| + | [[Grafika:Percom_plyta_RFD40-S1.jpg]] | ||
| + | [[Grafika:Percom_tyl_RFD40-S1.jpg]] | ||
| ==Zobacz też== | ==Zobacz też== | ||
Aktualna wersja
Seria stacji dysków przeznaczona dla komputerów 400/800 oraz XL, produkowana przez firmę Percom Data Corp..
Spis treści |
[Edytuj]
Modele napędów
- Percom RFD-40S1 - zawiera jeden 40-ścieżkowy napęd jednostronny. Napęd pełnej szerokości (jak w pierwszych IBM XT). Z tyłu dodatkowe złącze do podłączenia drugiego napędu (w odróżnieniu od wersji AT88 miała standardowe złącze)
- Percom RFD-40S2 - jak wersja S1, lecz w wersji z dwoma napędami
- Percom RFD-40A1 - jak wersja S1, lecz działający jedynie w trybie slave
- Percom RFD-44S1 - napęd dwustronny, 44-ścieżkowy
- Percom RFD-44S2 - napęd dwustronny, podwójny, 44-ścieżkowy.
Zmiana oznaczeń wersji sugeruje, że istniały (lub były planowane) także napędy o innych parametrach, prawdopodobnie miały to być (lub były, przynajmniej w wersjach prototypowych) napędy o 80 ścieżkach - RFD-80Sx, gdzie x oznacza 1 lub 2. Jest to informacja niepotwierdzona.
[Edytuj]
Typologia nazw
Firma Percom posługiwała się uporządkowanym nazewnictwem produkowanych przez siebie stacji dysków:
- 40, 44 lub 80 - ilość ścieżek
- S - napęd jednostronny
- A - napęd typu slave
- 1 lub 2 - ilość wbudowanych napędów
[Edytuj]
Charakterystyka
Na przykładzie modelu RFD-40S1 (prawdopodobnie pozostałe tylko nieznacznie różniły się specyfikacją):
- procesor 6809, kontroler WD1795, ROM 4 kB, RAM 1 kB
- transmisja SIO obsługiwana przez ACIA 6850
- prędkość transmisji - 19,2 kbps.
[Edytuj]
Ciekawostki
- W napędach Percom z serii RFD można było ustalać tryb pracy stacji (master/slave). Można było tego dokonać przestawiając terminator znajdujący się na płycie stacji (w różnych miejscach, zależnie od rewizji płyty A lub B). Jeśli użytkownik posiadał także inne stacje dysków (np. Atari 810), zalecane było umieszczanie ich na końcu łańcucha napędów, przydzielając im ostatnie numery.
- Do zestawów dołączana była dyskietka z OS/A Plus w wersjach 2.x i 4.00 wraz z instrukcją obsługi.
[Edytuj]
Zdjęcia
[Edytuj]
Zobacz też
Ten artykuł to tylko zalążek. Możesz pomóc rozwojowi Atariki poprzez rozszerzenie go o więcej informacji.
