Graphics 7

From Atariki

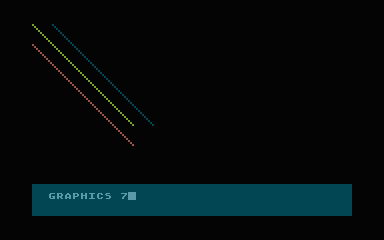

Siódmy tryb grafiki w numeracji Atari OS. Składa się z 96 linii trybu ANTIC $0D.

• Kolory: 4 niezależne (3 + kolor tła; z palety 128).
• Proporcje piksela: 2x2, czyli ma kształt zbliżony do kwadratu
• Rozdzielczość pozioma: 160 pikseli, w zależności od szerokości ekranu (DMACTLS) także 128 lub 192.
• Rozdzielczość pionowa: 96 linii, maksymalnie 120 linii (co uzyskuje się modyfikując Display List)

Oto wartości pikseli i rejestry odpowiedzialne za kolory w tym trybie:

• %00 COLBAK ($D01A) (cień COLBAKS ($02C8)).
• %01 COLPF0 ($D016) (cień COLPF0S ($02C4));
• %10 COLPF1 ($D017) (cień COLPF1S ($02C5));
• %11 COLPF2 ($D018) (cień COLPF2S ($02C6));

Ekran w tym trybie zajmuje 40*96=3840 ($F00) bajtów. Bajt pamięci ekranu zawiera 4 piksele ponieważ każdy z nich kodowany jest dwoma bitami. Okno tekstowe zajmuje 40*4=160 ($A0) bajtów i zrealizowane jest w Graphics 0.

Tryb ten użyty został w paru grach, m. in. Draconus, Zybex, czy Blinky's Scary School, a także na stronach tytułowych takich pozycji, jak Black Lamp, Crumble's Crisis, Space Lobsters oraz Ninja Commando.

Programy graficzne używające tego trybu to RAMbrandt oraz Graphics Arts Department.
