Charakterystyka

Multi I/O, zwane też "MIO" bądź "ICD MIO", to wielofunkcyjny interfejs I/O wyprodukowany w 1986 roku przez ICD, przeznaczony do serii XL i XE (XE wymaga przejściówki). Podłączany do złącza PBI (jest to tzw. nowe urządzenie). Rozmiary ok. 24 x 16 x 3,3 cm (9,5 x 6,25 x 1,3 cala). Umożliwia podłączenie do ośmiu dysków SCSI, a także zawiera 256 KB lub 1 MB pamięci na ramdysk, spooler dla drukarki oraz zgodny z 850 interfejs RS-232.

Szybkość

Wyniki testu szybkości przeprowadzonego programem RW-Test [1]:


1) dla twardego dysku:

  • DOS writing: 14144.406 B/sek
  • DOS reading: 14403.5164 B/sek
  • DOS average: 14273.9884 B/sek

2) dla ramdysku:

  • DOS writing: 37809.2307 B/sek
  • DOS reading: 45197.2413 B/sek
  • DOS average: 41503.236 B/sek

Pierwotne ceny

  • Wersja 256k: 200 dolarów USA
  • Wersja 1 MB: 350 dolarów USA
  • Przejściówka do XE: 20 dolarów USA

ICD sprzedało około dwóch tysięcy sztuk różnych wersji Multi I/O.

Instrukcja obsługi

Szczegółowa instrukcja znajduje się pod tym adresem.


Widok z lewej strony. Widoczne na zdjęciu gniazdo oznaczone "VIDEO" było przeznaczone do użycia z rozszerzeniem interfejsu pozwalającym na wykorzystanie go oprócz wszystkiego innego również jako karty do pracy w 80-kolumnowym trybie tekstowym. Rozszerzenie to nigdy nie ujrzało światła dziennego.

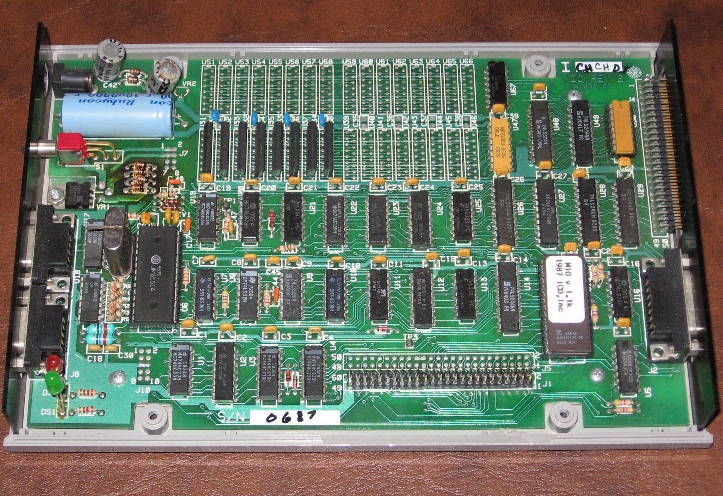

Widok wnętrza.

Fotografie wykonane przez JR>, uczestnika forum AtariAge / Photos courtesy of JR> at AtariAge.

Nowa seria

W latach 2006-2009 MEtalGuy66 wyprodukował dodatkową, unowocześnioną serię 31 kompletnych interfejsów Multi I/O. Zmiany obejmują zastosowanie nowszych elementów (pamięci SIMM, standardowe porty Centronics i RS-232) oraz uaktualnienie wewnętrznego oprogramowania, co pozwala na zastosowanie nowszych dysków SCSI (32-bitowe adresowanie LBA) oraz daje DOS-owi bezpośredni dostęp do "naturalnych", 512-bajtowych sektorów dysku (takich dysków może używać SpartaDOS X od wersji 4.4).

Cena nowego Multi I/O to 300 dolarów USA + 15 dolarów za wysyłkę (przez ocean zapewne więcej).
