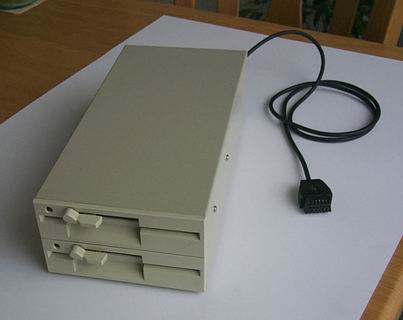

XFD601 i XFD602 to stacje stanowiące rozbudowane klony XF551, konstruowane przez Jacka Żuka. XFD601 to stacja pojedyncza, a XFD602 (widoczna na obrazku obok) - podwójna, czyli wyposażona w dwa napędy.

Spis treści

Charakterystyka

  • mikroprocesor Intel 80C50, kontroler: WD1770/1772, RAM: 6116, ROM: 27C128
  • Obsługiwane gęstości: SD,ED,DD,DSDD
  • Protokół transmisji: normalny, TopDrive, Synchromesh, UltraSpeed
  • Prędkość transmisji - 19,2 kbps (AUDF3 = $28) i 68,2 kbps (AUDF3 = $06) lub 80 kbps (AUDF3 = $04) - wybierane zworą.
  • Prędkość obrotowa - 360 obrotów na minutę.

Stacja dwukieszeniowa (XFD602) widziana jest przez system jako dwa oddzielne napędy - D1 i D2 lub D2 i D3 (ustawiane zworą)

Programowanie

Lista rozkazów:

  • $21 - Format Disk
  • $22 - Format Enhanced
  • $3F - Get Hi-speed Index
  • $42 - Get Command Buffer
  • $4E - Read PERCOM
  • $4F - Write PERCOM
  • $50 - Put Sector
  • $52 - Read Sector
  • $53 - Read Status
  • $54 - Read Address
  • $57 - Write/verify Sector

Opis specyficznych komend stacji XFD601/602

Formatowanie

Formatowanie z przeplotem standardowym lub ustawianym przez użytkownika w DAUX2
