Aktualna wersja

Parallel Bus Interface, złącze używane w 600XL oraz 800XL. Złącze ma 50 linii i służy do podłączania urządzeń zewnętrznych (tzw. nowych urządzeń) jako forma portu równoległego. Autorem koncepcji PBI jest Earl Rice. Komputery serii XE są wyposażone w nieco odmienne (inny kształt, nieco inny zestaw sygnałów) złącze tzw. CART/ECI będące rozwinięciem PBI.

Spis treści 1 Schemat wyprowadzeń 2 Przykłady urządzeń 3 Zobacz także 4 Odnośniki zewnętrzne 4.1 Seria artykułów autorstwa Earla Rice 4.2 Inne 4.3 Stabilizacja interfejsu PBI

Schemat wyprowadzeń

Parallel Bus Interface (PBI) - looking at the back
1	3	5	7	9	11	13	15	17	19	21	23	25	27	29	31	33	35	37	39	41	43	45	47	49
2	4	6	8	10	12	14	16	18	20	22	24	26	28	30	32	34	36	38	40	42	44	46	48	50

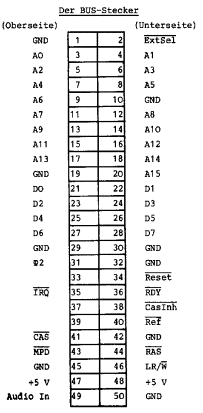

Parallel Bus Interface (PBI) - Pinout
Pin	TOP	Pin	BOTTOM
1	GND Ground	2	External select
3	A0 Address output	4	A1
5	A2	6	A3
7	A4	8	A5
9	A6	10	GND
11	A7	12	A8
13	A9	14	A10
15	A11	16	A12
17	A13	18	A14
19	GND	20	A15
21	D0 Data (bidirectional)	22	D1
23	D2	24	D3
25	D4	26	D5
27	D6	28	D7
29	GND	30	GND
31	Phase 2 clock output	32	GND
33	NC Reserved	34	Reset output
35	(IRQ) Interrupt request	36	Ready input
37	NC	38	External decoder output
39	NC	40	Refresh output
41	Column address output	42	GND
43	MPD Math pack disable input	44	Row address strobe
45	GND	46	Latch read/write out
47	NC (+5V on 600XL only)	48	NC (+5V on 600XL only, used for 1064)
49	Audio input	50	GND

Przykłady urządzeń

• 1064
• 1090 XL Expansion System
• BlackBox
• BTL Hard Disk
• Multi I/O
• SupraDrive

Zobacz także

• Rejestry PBI
• Gniazdo ECI
• GSPBI

Odnośniki zewnętrzne

Seria artykułów autorstwa Earla Rice

• Antic, January 1985, 45-47, 75 (generic device handler)
• Antic, February 1985, 68-71 (hardware interface)
• Antic, March 1985, 69-72, 76 (design of serial I/O board)
• Antic, April 1985, 49-52, 78 (ditto, plus software driver)

Inne

• MyAtari.net - The Atari XL Parallel Bus Interface Part I
• MyAtari.net - The Atari XL Parallel Bus Interface Part 2
• MyAtari.net - The Atari XL Parallel Bus Interface Part 3
• Parallel Bus Interface w Wikpiedii

Stabilizacja interfejsu PBI

• STABILIZING XL/XE COMPUTERS WITH PBI DEVICES (Bob Puff)

---

Ten artykuł to tylko zalążek. Możesz pomóc rozwojowi Atariki poprzez rozszerzenie go o więcej informacji.
