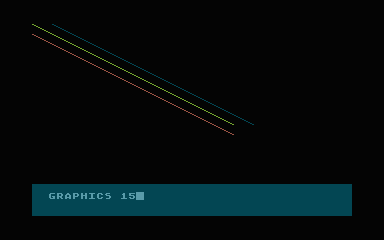

Graphics 15

From Atariki

Piętnasty tryb graficzny w numeracji Atari OS. Składa się ze 192 linii trybu ANTIC $0E.

• Kolory: 4 niezależne (3 + kolor tła; z palety 128);
• Proporcje piksela: 2x1;
• Rozdzielczość pozioma: 160 pikseli;
• Rozdzielczość pionowa: 192 linie.

Oto wartości pikseli i rejestry odpowiedzialne za kolory w tym trybie:

• %00 COLBAK ($D01A) (cień COLBAKS ($02C8)),
• %01 COLPF0 ($D016) (cień COLPF0S ($02C4)),
• %10 COLPF1 ($D017) (cień COLPF1S ($02C5)),
• %11 COLPF2 ($D018) (cień COLPF2S ($02C6)).

Ekran w tym trybie zajmuje 40*192=7680 ($1E00) bajtów. Bajt pamięci ekranu zawiera 4 piksele ponieważ każdy z nich kodowany jest dwoma bitami. Okno tekstowe zajmuje 40*4=160 ($A0) bajtów i zrealizowane jest w Graphics 0.

Tryb ten jest jednym z najczęściej używanych przez grafików (obok trybów specjalnych, np. HIP, RIP czy TIP), ze względu na wielkość piksela oraz ilość kolorów. Daje się również "podrasować" takimi programami jak PowerGraph, GED czy Graph2Font. Często tryb ten jest logosowany do trybu 12, co oprócz oszczędności pamięci daje dodatkowy piąty kolor (inverse). Jest to również najlepiej oprogramowany wielokolorowy tryb graficzny na 8-bitowym Atari - obsługują go takie edytory graficzne, jak Micropainter, Koala Microillustrator, Fun with Art, RAMbrandt, XL-Art, Blazing Paddles, Kleks, Pixel Artist De Luxe i podobne.

Ciekawostki

Poprzez programowe przełączanie trybów GTIA w jednej linii skaningowej można uzyskać tryb o podobnych właściwościach, lecz pobierający kolory dla poszczególnych pikseli z innych rejestrów.
