Programowanie: Pełny 240-liniowy hires

From Atariki

Jump to: navigation, search







ANTIC potrafi wyrysować na ekranie 240 linii skanningowych począwszy od 8 linii ekranowej do 247 włącznie. Robi to na podstawie Display Listy.

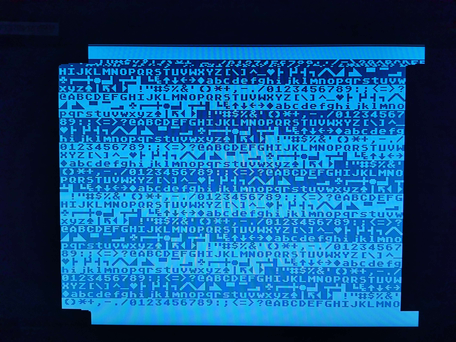

O ile dla trybów kolorowych można wykorzystać pełne 240 linii, o tyle tryby hires (ANTIC 2, ANTIC 3 i ANTIC F), ale również tryby GTIA (Graphics 9, Graphics 10 i Graphics 11) bazowane właśnie na trybie ANTIC F w takim przypadku powodują zerwanie synchronizacji pionowej, przez co prawidłowa lista wyświetlania może składać się z 239 linii i skoku JVB skutkującego wyświetlaniem jednej pustej linii na samym dole ekranu.

dlist:
    .byte $0F | $40  ;LMS
    .word screen.?part1
:99 .byte $0F

    .byte $0F | $40  ;LMS
    .word screen.?part2
:99 .byte $0F

    .byte $0F | $40  ;LMS
    .word screen.?part3
:38 .byte $0F

    .byte $41        ;JVB
    .word dlist

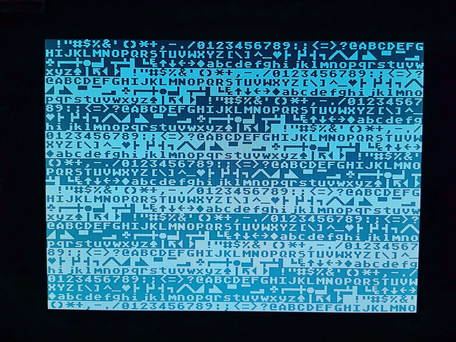

Sposób na poradzenie sobie z problemem opisał Rybags w wątku Overcoming the Scanline 240 lines "bug": sztuczka polega na wyłączeniu DMA dla ekranu przed końcem linii 247 - ostatniej kreślonej przez ANTIC, po czym przywróceniu go na początku linii 8 - pierwszej rysowanej przez ANTIC.

init:
    ...
    lda #%00100000
    ldx #<dlist
    ldy #>dlist
    sta DMACTLS   ;$22F
    stx DLPTRS    ;$230
    sty DLPTRS+1

    ldy #<vbint
    ldx #>vbint
    lda #VBLKD    ;7
    jsr JSETVBV   ;$E45C

    ldy #<dlint
    ldx #>dlint
    lda #%11000000
    sty VDSLST    ;$200
    stx VDSLST+1
    sta NMIEN     ;$D40E
    ...

vbint:
    lda #8/2
?w  cmp VCOUNT    ;$D40B
    bne ?w

    lda #%00100010
    sta DMACTL    ;$D400
    jmp JEXITVB   ;$E462

dlint:
    pha
    lda #%00100000
    sta WSYNC     ;$D40A
    sta DMACTL    ;$D400
    pla
    rti

dlist:
    .byte $02 | $40  ;LMS
    .word screen
:28 .byte $02
    .byte $02 | $80  ;DLI
;    .byte $41        ;JVB
;    .word dlist

W powyższym przykładzie:

  • do uzyskania 240 lini hires wykorzystano 30 wierszy trybu ANTIC 2 (30*8=240), ale równie dobrze można użyć też 240 linii ANTIC F, jak i 24 wierszy ANTIC 3 (24*10=240),
  • do wyłączenia DMA ekranu używane jest przerwanie DLI w ostatnim wierszu ekranu (zajmującego linie 240-247, a zgłaszającego DLI w linii 247),
  • a do przywrócenia DMA ekranu przerwanie VBL (a konkretnie opóźniona faza procedury obsługi przerwania VBLK).

Warto zwrócić uwagę na to, że w DMACTLS (czyli cieniu DMACTL) DMA dla ekranu jest wyłączone (bity 0 i 1 równe %00) a to z tego powodu, że przed wykonaniem opóźnionej fazy VBLK rejestry ANTIC-a (między innymi DMACTL i DLPTR) są ustawiane na podstawie rejestrów-cieni, zaś włączenie DMA ekranu przed linią 8 spowoduje zerwanie synchronizacji (VBLK zgłaszane jest przez ANTIC w 248 linii skanningowej).

Ostatni skok JVB w Display List jest zbędny ponieważ w międzyczasie na przerwaniu VBLK zostaje ustawiona nowa wartość DLPTR i ANTIC tego rozkazu już nie czyta.
